REALIZZAZIONE DI UN PLASTICO
ARCHITETTONICO PER UN ALLESTIMENTO MUSEALE

Progettazione e realizzazione di un plastico storico della Basilica del Santo Sepolcro di Gerusalemme.

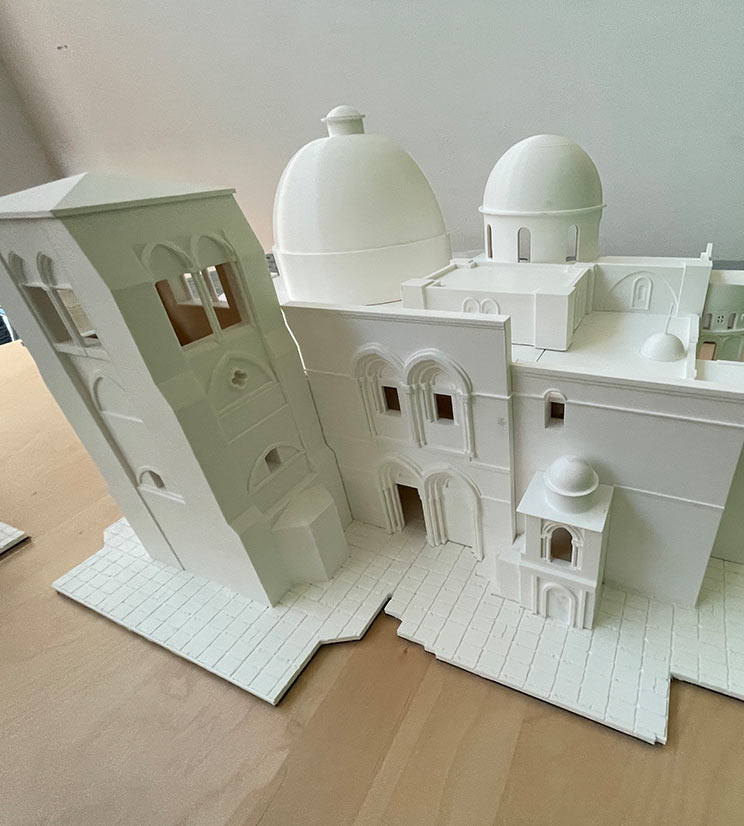

Modello in scala 1:50 progettato per mostrare sia l'esterno che l'interno della basilica.

Partendo da un modello 3D esistente ma non stampabile, è stato necessario rielaborare il design per adattarlo ai parametri estetici richiesti dal committente. Dopo la suddivisione dell'edificio in due sezioni lungo la navata principale e la progettazione di incastri e connessioni intricate tra le parti, si è concentrati sulla creazione di un pavimento dettagliato e accuratamente piastrellato.

Per enfatizzare la distinzione tra interni ed esterni, sono stati sviluppati due modelli 3D complementari, utilizzando materiali con colorazioni diverse durante la fase di stampa. Con l'impiego di macchinari avanzati come Zortrax M300 Plus e Zortrax M200 Plus, si è completata la stampa delle componenti, che ha richiesto un totale di 1100 ore di lavoro e l'uso di circa 13 kg di materiale plastico.

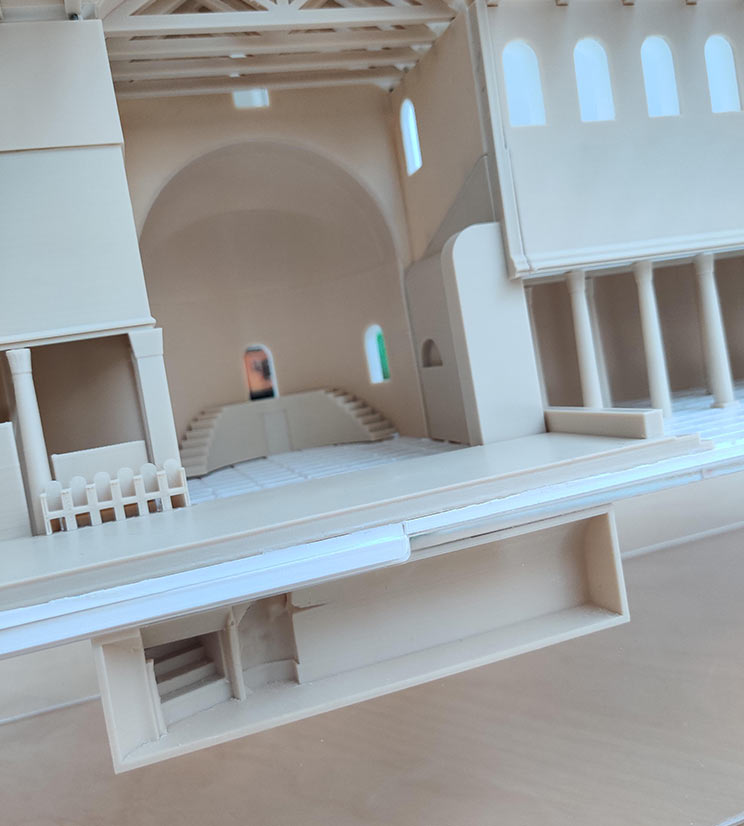

Il montaggio finale del plastico è stato un processo dettagliato che ha visto l'assemblaggio di 114 parti incollate, creando una struttura finale di dimensioni imponenti, pari a 82x72 cm. Questo approccio ha garantito non solo la precisione e la solidità dell'allestimento, ma ha anche permesso di soddisfare completamente le specifiche del progetto museale, offrendo un risultato visivamente dinamico e accurato nei dettagli architettonici.

Attualmente, il plastico è esposto presso il museo Terra Sancta a Gerusalemme.

Progettazione

Suddivisione ambienti

Stampa

Assemblaggio

Risultato Finale

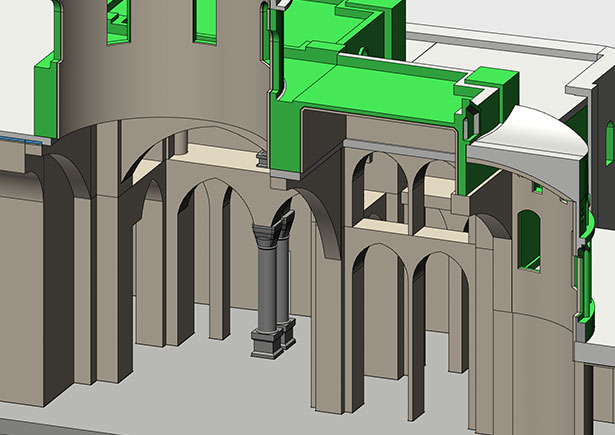

Progettazione del plastico partendo da un modello 3D esistente ma non stampabile

Utilizzando il modello 3D fornito dal committente come riferimento per le misure abbiamo creato un nuovo modello dell'edificio tenendo in considerazione i parametri estetici definiti con il cliente.

Divisione dell'edificio in due metà lungo la navata principale

Progettazione di incastri e connessioni tra le parti
Progettazione del pavimento piastrellato

Torna al menu

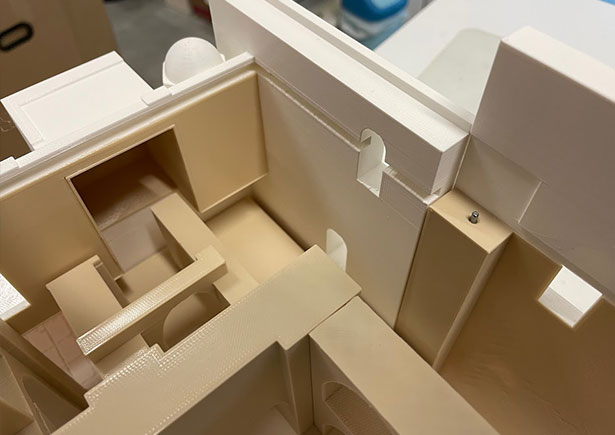

Suddivisione del modello per evidenziare la differenza tra interni ed esterni

La nostra proposta prevedeva una suddivisione tra "interni" e "esterni" da evidenziare tramite colori diversi.

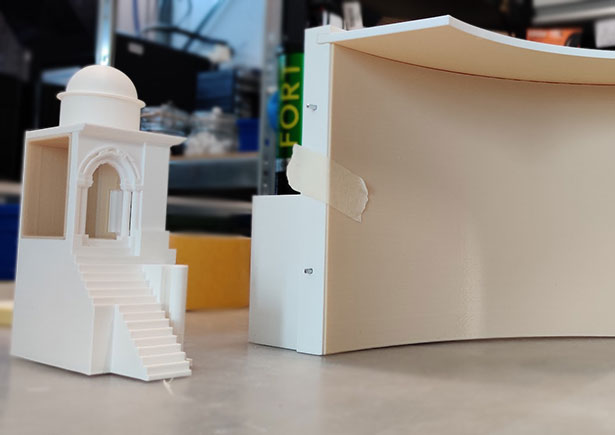

Per evidenziare questo aspetto abbiamo realizzato due modelli 3D complementari per ogni parete e abbiamo realizzato in bianco le parti esterne e in beige gli interni.

Una volta assemblate le due parti l'effetto ha reso molto più dinamico l'intero plastico

Creazione di "pareti di offset" partendo dalle pareti esterne dell'edificio
Stampa con materiali di colori diversi

stampa 3d delle componenti

Abbiamo stampato ogni componente progettato con il colore appropriato, mentre il pavimento è stato realizzato unicamente con il bianco

Per la realizzazione devi vari pezzi abbiamo utilizzato le macchine Zortrax M300 Plus e Zortrax M200 Plus

1100 ore di stampa totali

13Kg di materiale plastico

Torna al menu

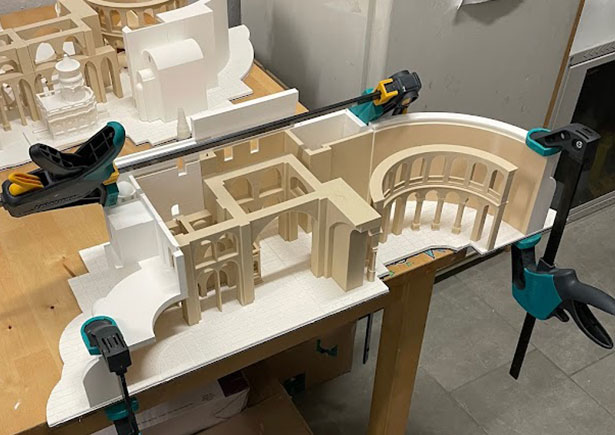

assemblaggio del plastico

Come ultimo passaggio abbiamo assemblato le varie parti, partendo dal pavimento e salendo fino alle cupole abbiamo utilizzato incastri e incollaggio per dare solidità alla struttura.
